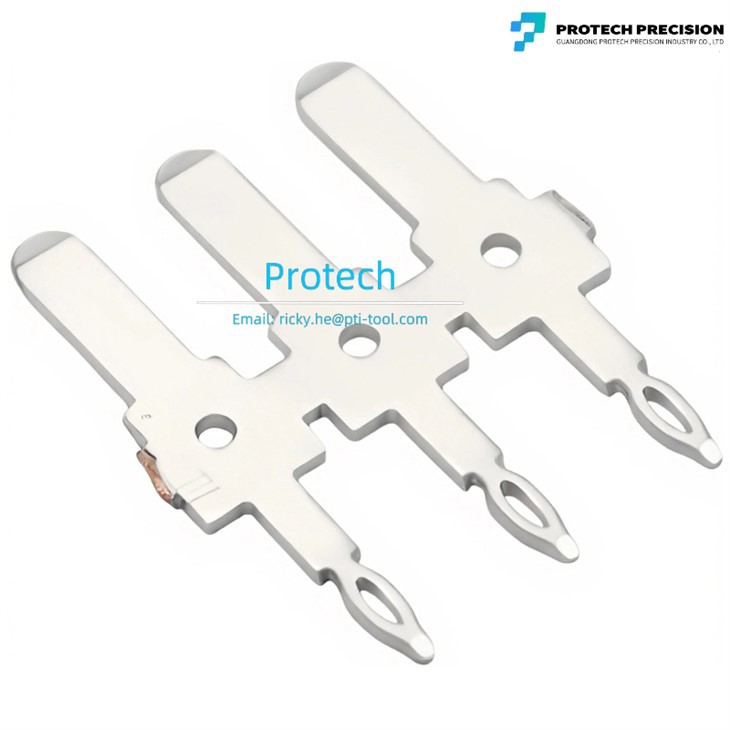

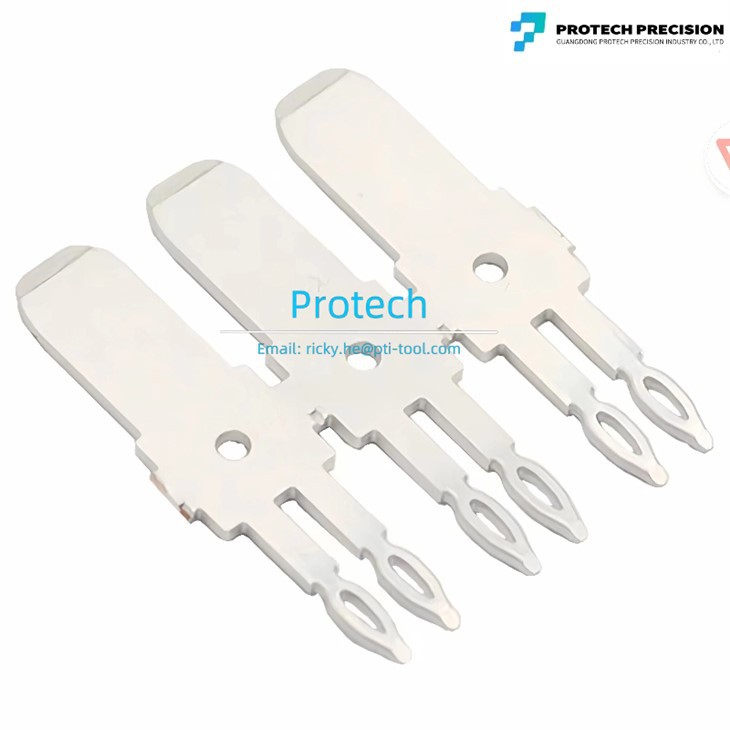

-Терминалдарды штамптау штангасын орнату түймесін басыңыз

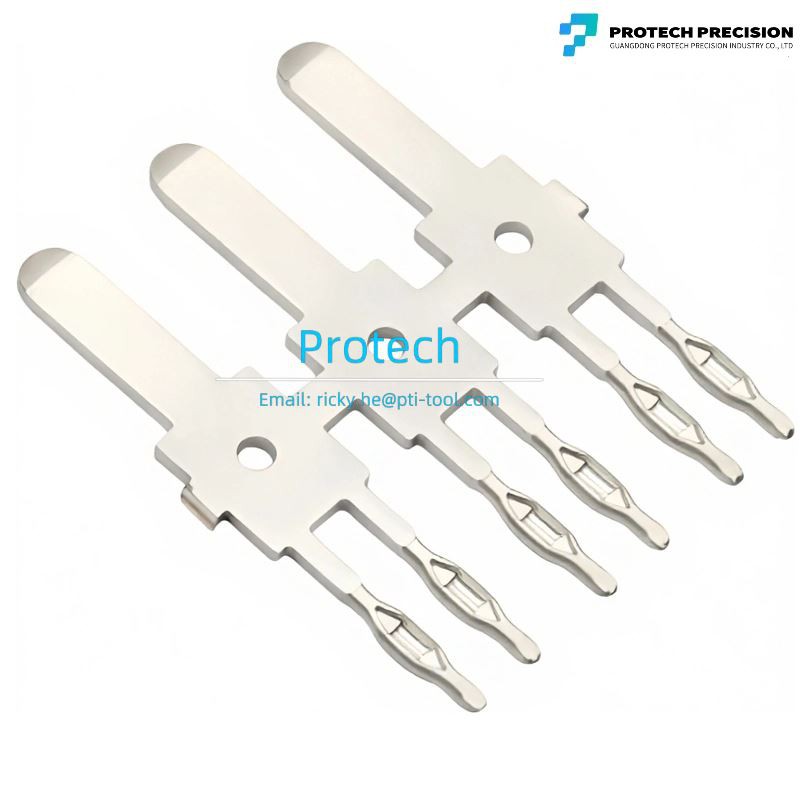

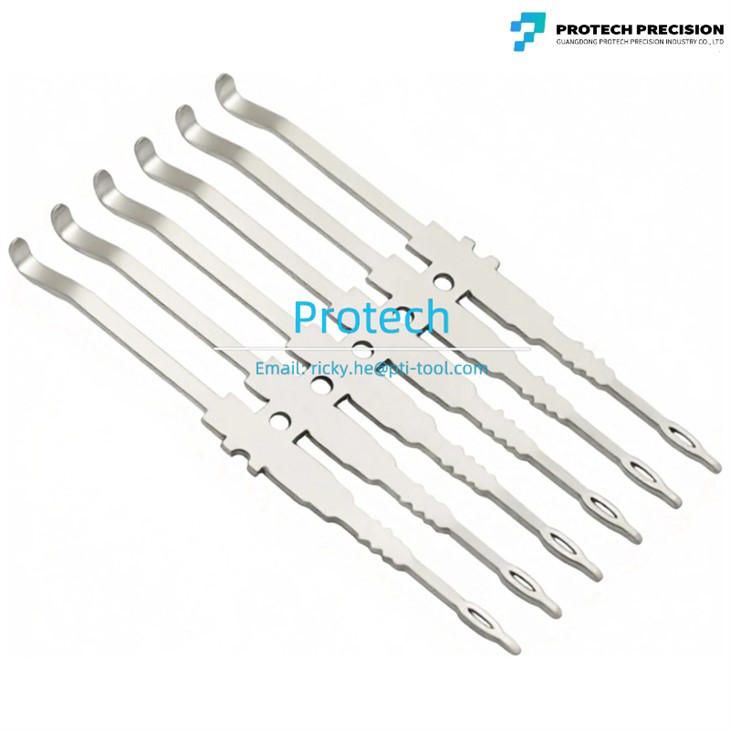

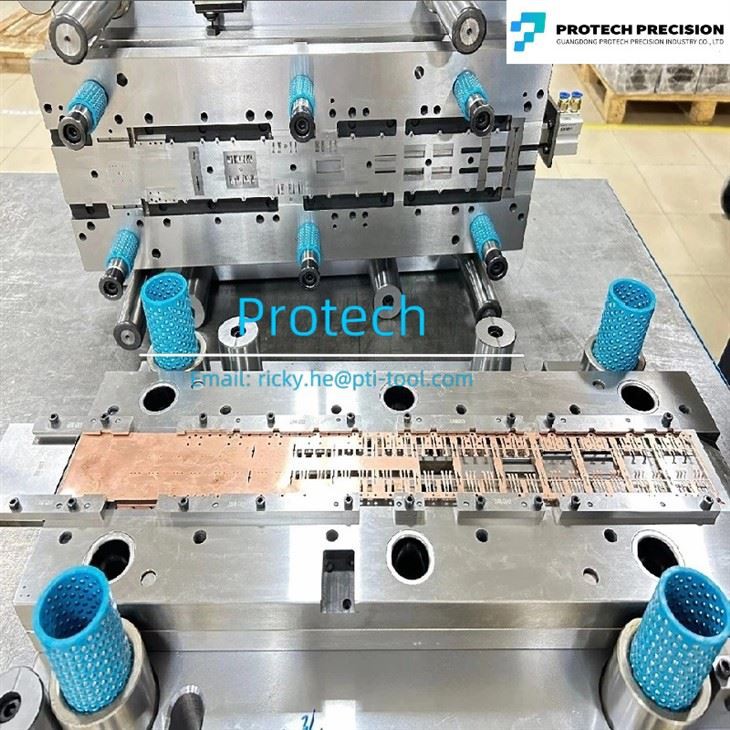

● Өнім атауы:Соқыр тесікке арналған арнайы прогрессивті штамптау штангасы EON түймесін басыңыз-терминалдарды бекітіңіз

● Мақсатты материалдар:Арнайы жоғары{0}}өткізгіштік және серіппелі материалдармен оңтайлы өнімділік үшін әзірленген:

○ Жез (мысалы, C18070 - жоғары беріктік)

○ Мыс қорытпалары (мысалы, кернеуді жеңілдетуге төзімділік үшін C7025 - Корсон қорытпасы)

○ Фосфор қола (мысалы, C5191, C5210 - тамаша серіппелі қасиеттер, шаршауға төзімділік)

○ Пішін:Металл жолақтан дәлдікпен мөрленген.

● Қалып құрылымы: Модульдік прогрессивті қалып дизайны.Бұл жетілдірілген құрылым мыналарды қамтамасыз етеді:

○ Жоғары дәлдік:Тығыз толеранттылық миллиондаған хиттерге тұрақты түрде сақталады.

○ Тиімді өндіріс:Бір прессте орындалатын бірнеше операциялар (тесу, қалыптау, тиын салу, дайындама).

○ Жеңіл техникалық қызмет көрсету және жөндеу:Жеке модульдерге толық штампты бөлшектемей-ақ қызмет көрсетуге/ауыстыруға болады, бұл тоқтау уақытын азайтады.

○ Жақсартылған төзімділік:Мықты құрылыс жоғары көлемді-өндірістің қиындықтарына төтеп береді.

● Тоннажға қойылатын талаптарды басыңыз:45~ ішінде жұмыс істеу үшін оңтайландырылған110 тоннаштамптау престер, күрделі қалыптау және материал қасиеттері үшін жеткілікті күшті қамтамасыз ету.

Міне, біз озық. Біз жәй ғана өліктер құрастырмаймыз; біз сенің боламызарнайы құрал серіктесі, концепцияңызды жоғары өнімді өндірістік шындыққа-түрлендіру:

● Консультативті DFM (Өндіруге арналған дизайн):Құрал-саймандарды құрастыруды бастамас бұрын, біздің сарапшы инженерлер 2D/3D бөліктерінің сызбалары мен талаптарын талдайды. Біз штамптаудың ықтимал қиындықтарын (жұқа қабырғалар, өткір радиустар, төзімділік қабаты) белсенді түрде анықтаймыз және өндіруге қабілеттілік, шығындарды азайту және штамптың қызмет ету мерзімін ұзарту үшін дизайнды оңтайландыру ұсыныстарын ұсынамыз. Мысал: Жақында EV аккумуляторлық шина терминалының жобасы үшін біздің DFM сыни қалыптасу кернеу нүктесін анықтады; Біз ұсынған геометрияның шамалы өзгеруі ықтимал 30% сынықтар қаупін жойды.

● CAE модельдеу және талдау (FEA):Біз штамптау процесін виртуалды түрде модельдеу үшін кеңейтілген бағдарламалық құралды қолданамыз. Бұл сияқты мәселелерді болжайды және азайтадыматериалдың жұқаруы, жарылуы, серпілуі және мыжылуыболат кесілгенге дейін. Бұл болжамды тәсіл сынақ кезінде айтарлықтай уақыт пен шығынды үнемдейді және қалыптың бірінші үлгіден бастап оңтайландырылғанын қамтамасыз етеді.

● Precision 3D/2D құралының дизайны:Біздің тәжірибелі дизайнерлік топ DFM және CAE нәтижелерін егжей-тегжейлі үлгі дизайнына аударады. Бұған ұқыптылық кіредіпроцесті реттілік (жолақ орналасуы)жәненақты тасымалдаушы жүйенің дизайнытұрақты, жоғары{0}}беру жылдамдығын және ең аз қалдықтарды қамтамасыз ету. Әрбір станция жұмыс істеу және ұзақ қызмет ету үшін оңтайландырылған.

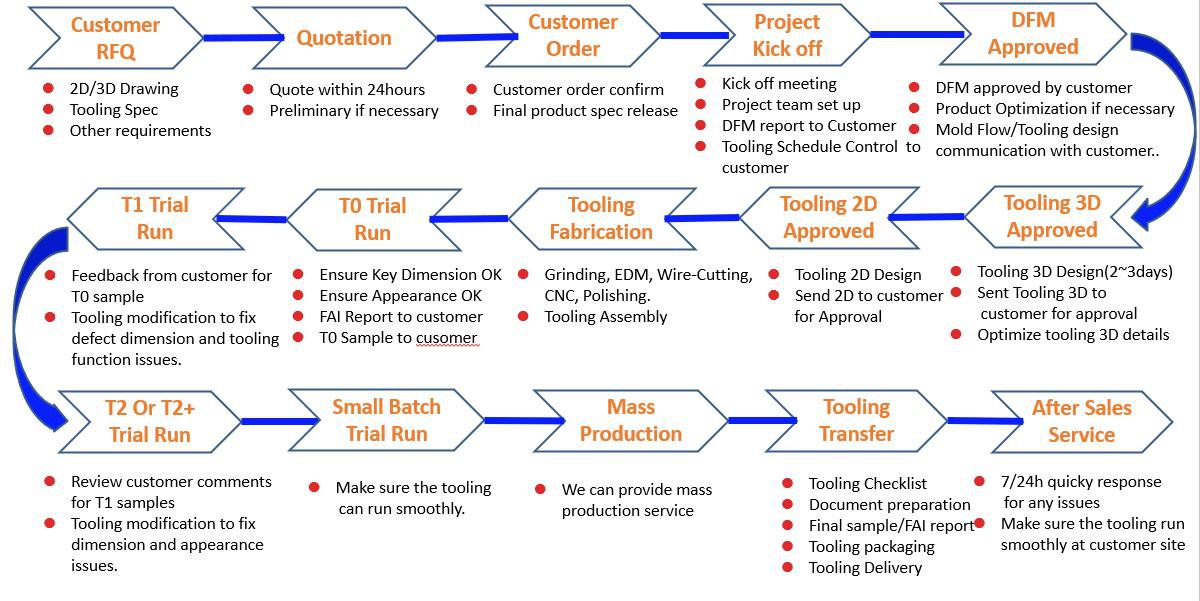

● Біріктірілген әзірлеу процесі:

● Қалып материалы және құрылымы бойынша нұсқаулық:Біз оңтайлы туралы кеңес беремізматериал (SKD11, DC53, ASP23, ASP60, CD650)және бөлік материалына, күрделілігіне, көлеміне және қажетті қызмет мерзіміне негізделген құрылыс бөлшектері. Біз халықаралық стандарттарды қатаң ұстанамыз (Меусбургер, Хаско, Мисуми) сапаны, қолжетімділікті және өзара алмастыруды қамтамасыз ететін құрамдас бөліктерге арналған.

● Die Life:Біздің матрицалар жеткізу үшін жасалған және жасалған1 миллионнан астам хит(қалыпты техникалық қызмет көрсету және материал жағдайында) құралдың қызмет ету мерзімі ішінде бір бөлікке шаққандағы құнын айтарлықтай төмендетеді.

● Жүйелі сапаны қамтамасыз ету:Біздің процестер дизайннан жеткізуге дейін қатаң бақыланады.

● Тексеру және тексеру:Жоғары санатты тексеру жабдықтарымен және білікті метрологиялық персоналмен жабдықталған-біз өлшемдік дәлдік пен техникалық сипаттамаларыңызға сәйкестікке кепілдік береміз.

Құрал-саймандарды тексеру бөлмесі

Алтыбұрышты CMM

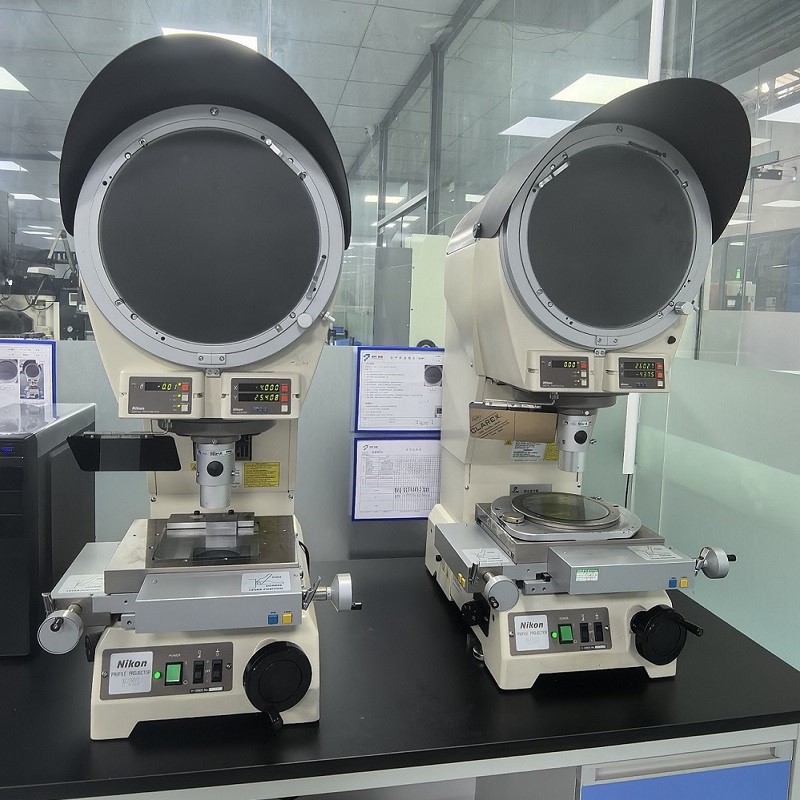

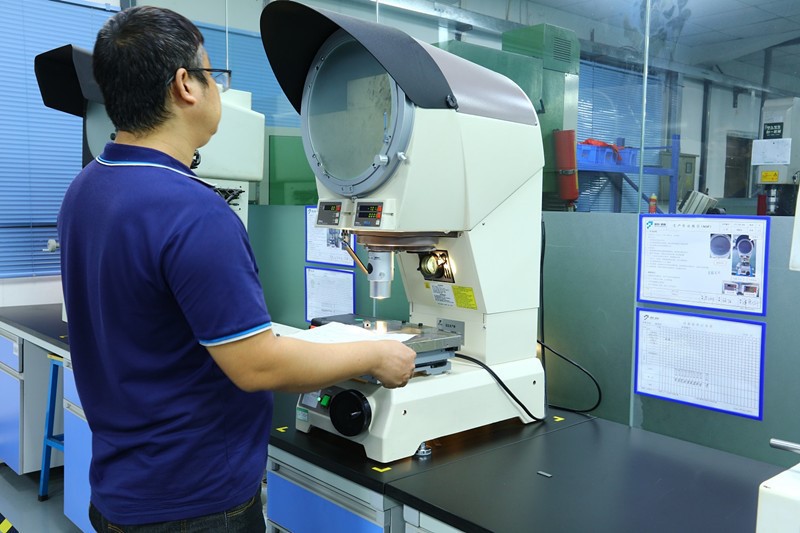

Nikon 2D проекторы

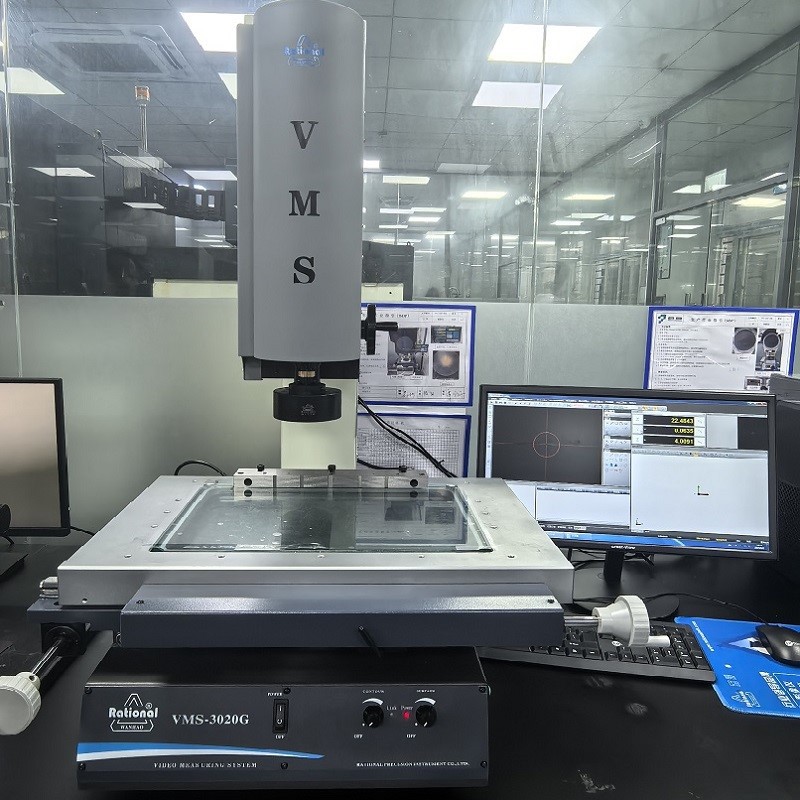

Ванхао проекторы

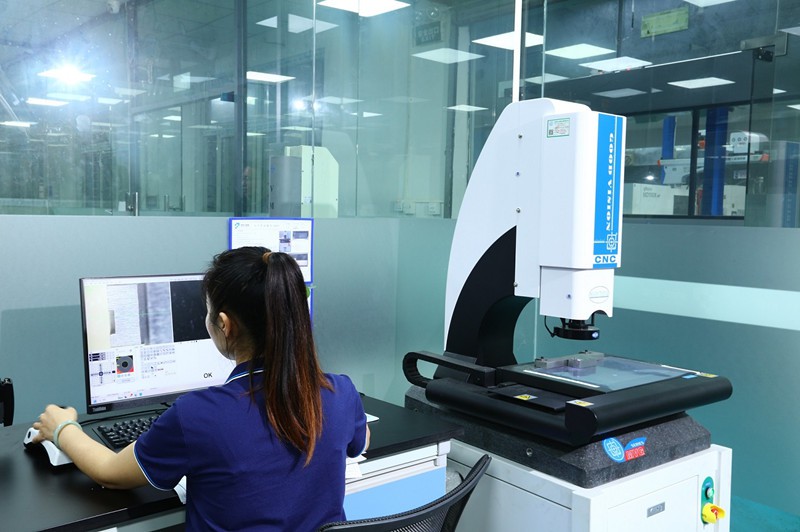

2.5D инспекторы

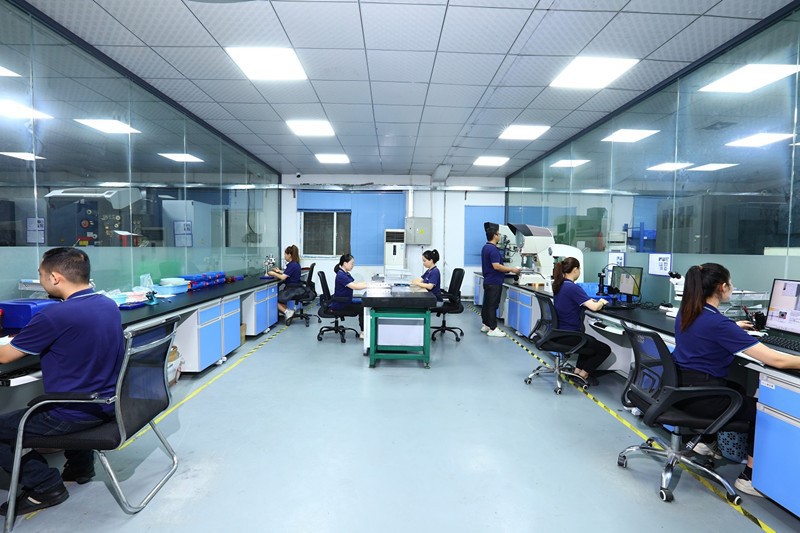

Тексеру бөлмесі

Nikon 2D проекторы



Сапа - Жаппай өндіріске арналған өлшеу/сынау жабдығы

Оқшаулағыш кедергі сынағы

Сәлем-тестші

Қаттылықты өлшегіш

Тұзды спрей сынағы-

Тұрақты температура мен ылғалдылық машинасы

Профиль проекторы

Түс айырмашылығы өлшегіш

Ұстау күшін сынаушы

Балқыма ағынының көрсеткіші

Терминал бөлімі анализаторы

Температураның көтерілуін тексеру құралы

3D CMM

Лазерлік өтімділікті өлшеуге арналған машина

Қабат қалыңдығын өлшейтін құрал

Діріл сынағы

Жоғары жиілікті желі анализаторы

ROHS сынақ құралы

Біздің жетілдірілген шеберхана құралдың жоғары сапалы құрылысын қамтамасыз етеді және сенімді өндірісті қолдайды:

● EDM (6Машиналар):Sodick AD32LS (±2μm), Makino EDG2/EDG3 (±3μm) – Күрделі қуыстарға, пішіндерге және өткір бұрыштарға арналған.

● Сымды EDM (7Машиналар):Sodick AQ360LS (±3μm), Seibu M50B (±4μm) – тескіш профильдерді, кірістірулерді және күрделі пішіндерді дәл кесу.

● Беттік тегістеу (10 станок):Yutong 618s (±1μm) – Тегістік, параллелизм және дәл соққы/қалып өлшемдері үшін өте маңызды.

● Оптикалық тегістеу (2 машина):Ультра{0}}жіңішке әрлеу және маңызды жиектерді дайындау үшін.

● Штамптау пресстері (18 Машиналар):Дәлдікпен қоса 25Т-дан 110Т-ға дейінгі диапазонYamada Dobby 30T және 40T престеркүрделі прогрессивті сынама және сынама алу үшін өте қолайлы. Бұл бізге тестілеуге мүмкіндік бередісіздіңжөнелтілгенге дейін{0}}өндіріс жағдайында өледі.

Содик сымы-кесу

Seibu сымын-кесу

Беттік тегістеу

CNC жұмыс орталығы

Профильді тегістеу

Makino EDM

Құралдар жинағы

Тексеру бөлмесі

Содик ЭДМ

Nikon проекторы

Алтыбұрышты CMM

2.5D проекторы

Қалыптау өндірісінің ауданы 01

Қалыптау өндірісінің ауданы 02

Қалыптау өндірісінің ауданы 03

Силиконды каучук өндірісі аймағы

Штамптау өндірісі аймағы

Автоматты құрастыру аймағы

Қытай ретіндеТікелей прогрессивті өлуөндіруші, біз ерекше ұсыныстарды ұсынатын делдал белгілеулерін жоямызмәнге негізделген баға-сапасына немесе өнімділігіне нұқсан келтірместен. Біздің артықшылықтарымыз бағадан асып түседі:

● Жылдам әрекет ету және қызмет көрсету:Арнайы жобаны басқару және инженерлік топтар нақты байланыс пен сұраулардың жылдам шешілуін қамтамасыз етеді. Уақыт белдеулері жұмыс істейдіүшінсен.

● Жеделдетілген жеткізу уақыты:Оңтайландырылған процестер мен{0}}үйдегі мүмкіндіктер- салада көшбасшы болуға мүмкіндік бередіПрототипe көгерудің дамуы(LT: 1~2апта)және Массаөндірістік қалып(4~5апта).

● MOQ икемділігі:Біз прототиптеуді және әртүрлі өндірістік қажеттіліктерді түсінеміз. Біз ұсынамызбәсекеге қабілетті ең аз тапсырыс мөлшерлері (MOQs)штампталған терминалдар үшін, NPI және дыбыс деңгейінің жоғарылауын-қолдайды.

● Толық-қызмет серіктестігі:Бастапқы тұжырымдамадан бастап жаппай өндіріске дейін біз құрал-саймандар мен штампталған құрамдас бөліктерге арналған жалғыз байланыс нүктесіміз.
